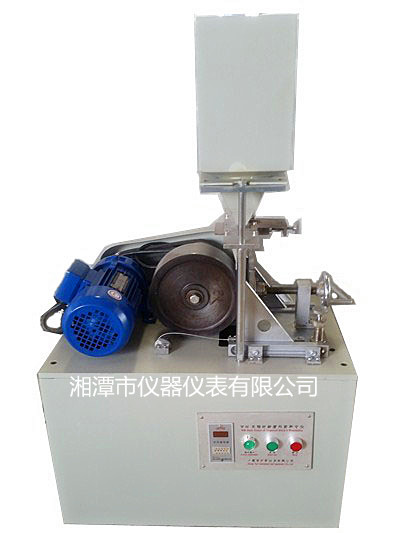

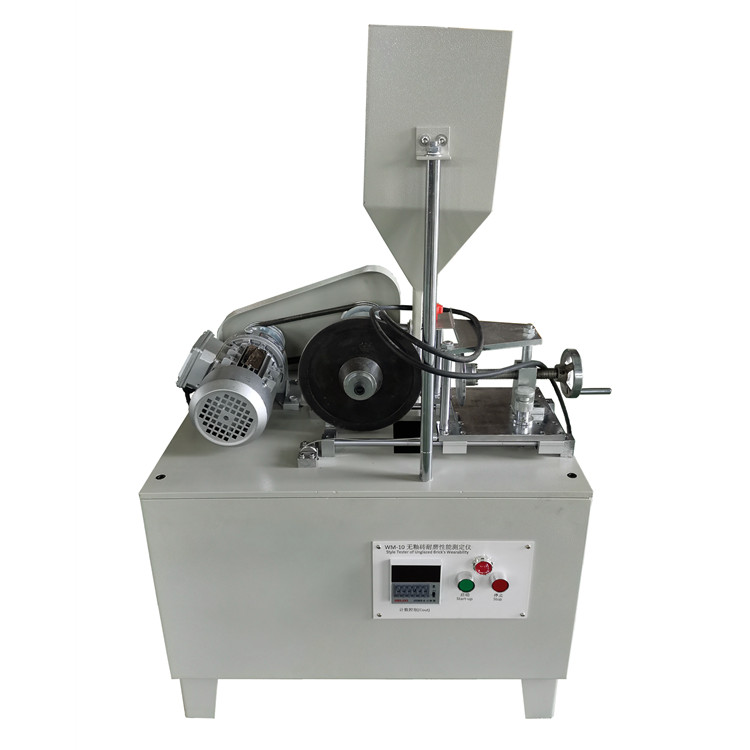

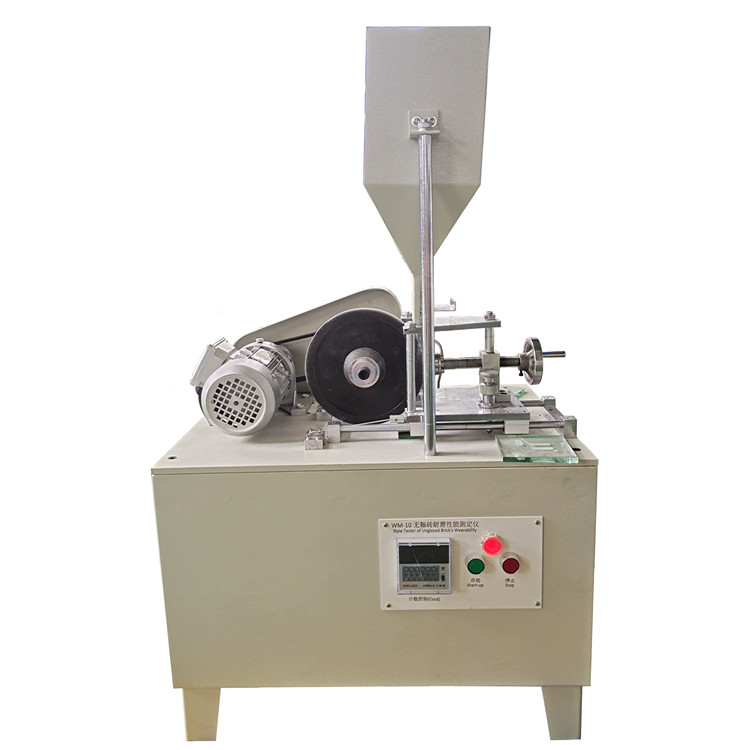

平板導熱系數儀WM-10陶瓷無釉磚耐磨性能測定儀
本儀器滿足GB/T3810.6—2016《無釉磚耐磨試驗方法》及ISO/DIS10545/6—2010《無釉磚耐深度磨損試驗方法》，適用于無釉陶瓷磚、馬賽克等產品的耐磨性能試驗。
無釉磚耐磨性能測定儀采用了擺線針輪減速機，減速比大、結構緊湊、傳動平穩、磨料流量可調，能有效地節約磨料的用量。鋼輪轉數可預置，并具有轉數顯示功能，轉到預定轉數時，電機自動停止轉動。
主要技術參數：
1、磨擦輪轉速：75r/min ，
2、鋼輪直徑：Φ200±0.1mm厚度10±0.1mm，
硬度HB500以上；（適用GB/T3810.6-2016），
3、磨料給入速度：（100±10）g/100r，
4、試樣尺寸：100mm ×150 mm ，
5、磨料采用其粒度為ISO8486-1986中規定的F80白色熔融氧化鋁；
6、磨擦輪轉數可預置并自動控制。
配置：含WM-10主機壹臺，F(xiàn)80號白剛玉磨料壹公斤。
湘潭湘科WM-II無釉磚耐磨性能測定儀(無機材料綜合耐磨實驗儀)
該試驗儀符合GB/T3810.6—2016《無釉磚耐磨試驗方法》及ISO/DIS10545-6—2010《無釉磚耐深度磨損試驗方法》,GB/T12988-2009《無機地面材料耐磨試驗方法》對試驗儀器的要求。適用于所在有無釉磚、馬賽克,水泥路面磚等脆性材料的耐磨試驗。
主要技術參數
|
主要指標 |
規格一，WM-10 |
規格二,WM-70 |
|
適用范圍 |
陶瓷無釉磚 |
路面磚 |
|
滿足標準 |
GB/T3810.6—2016及ISO/DIS10545-6—2010《無釉磚耐深度磨損試驗方法》, |
GB/T12988-2009《無機地面材料耐磨試驗方法》 |
|
磨輪轉速 |
75±4r/min恒定 |
75±4r/min恒定 |
|
磨輪 |
磨輪直徑200±0.2mm，厚度10±0.1mm，硬度HB500以上 |
磨輪直徑200±0.2mm，厚度70±0.1mm， 硬度HB203--HB245。 |
|
試樣尺寸 |
100mm ×150 mm |
100mm ×150 mm |
|
磨料 |
F80號剛玉磨料 |
36號剛玉磨料 |
|
施壓砝碼 |
質量為2.5㎏ |
質量為14㎏ |
|
試驗時間 |
試驗時間可預置，數字顯示 |
試驗時間可預置，數字顯示 |
|
貯料斗 |
約0.86㎏,（以實際校準值為準) |
貯料斗容積大于5L |
|
配置 |
含WM-10主機壹臺，F(xiàn)80號剛玉磨料壹公斤。 |
含WM-70主機壹臺，36號剛玉磨料壹公斤 |
注：WM-II型配上述兩種厚度的鋼輪，兩種磨料，兩種陶瓷磚及路面磚均可檢測。
工作原理及結果評定
本試驗儀由動力傳動部分、試樣夾具部分、磨料貯供部分及電氣控制部分組成。磨輪以恒定轉速轉動，通過施壓砝碼以一定壓力使試樣接觸摩擦鋼輪，磨料按規定流量均勻進入研磨區，在磨料的作用下使試樣表面產生磨坑。通過測量試樣表面的磨坑弦長（精確至0.5㎜），計算磨坑體積來表示試樣的磨損程度。每塊試樣以兩個部位的平均磨損體積進行評定。
