平板導熱系數儀湘潭湘科CJY影像式燒結點試驗儀(造型材料耐火度測試儀、高溫顯微鏡，材料高溫物性測定儀)
本儀器是用于測量造型材料的原砂、混合料、玻璃和陶瓷原料燒結點溫度、耐火度的一種高溫、透射投影裝置。它可使試驗者在鏡屏上清晰地看到試樣在高溫情況下，材料試樣的體積收縮、膨脹純化及完全球化的情況并得知各種情況發生時的相應溫度。廣泛用于鑄造、陶瓷、玻璃等行業及教學、科研部門。
滿足QB/T 1546-2016《陶瓷釉料熔融溫度范圍測定方法》陶瓷原料燒結點溫度測試需要。
主要技術參數
1、試驗溫度溫度范圍： 1400℃或1700℃等規格任選。
2、加熱速度： 1.5小時可達1700℃，也可根據需要調節。
3、影像放大倍率：8～9倍，成像畫面配坐標系統可簡易量化膨脹、收縮數據。
4、最大功耗： 2 KW
5、試樣最大尺寸：Ф7×8 mm
6、根據用戶要求可配置CCD攝像及計算機圖像處理系統，所有試驗操作均計算機界面完成，操作方便易學并提供全套軟件。
二、儀器的組成

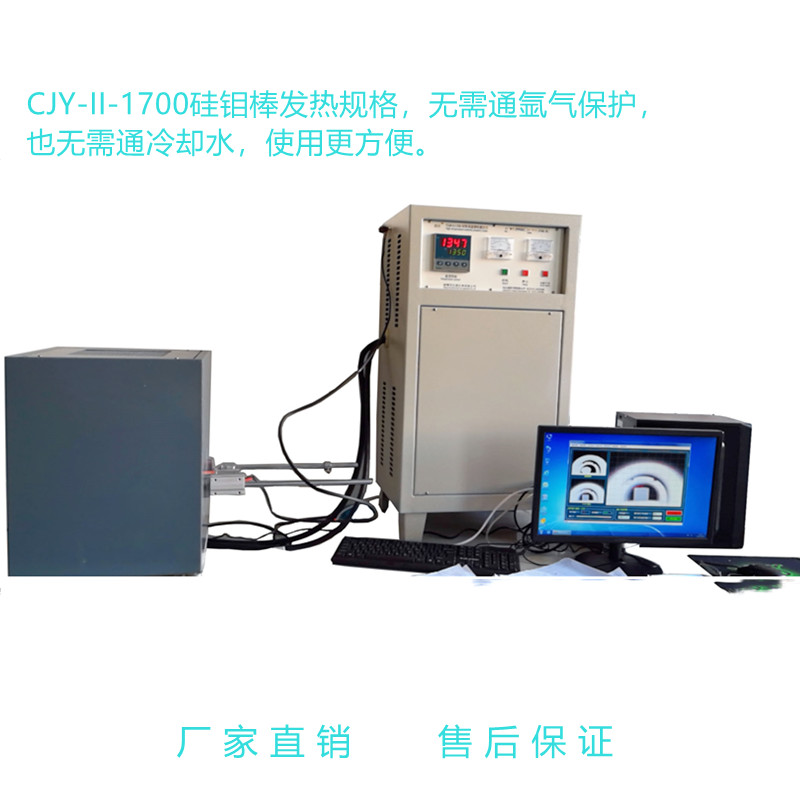

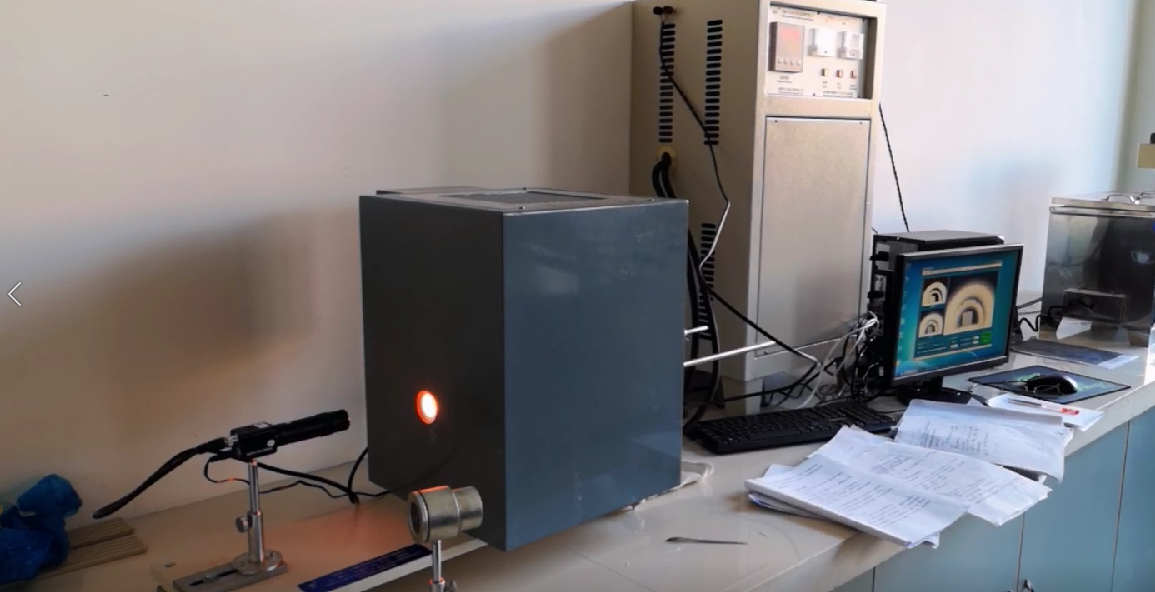

本儀器是由硅碳棒或高溫鉬絲電爐（也可選配硅鉬棒爐）、攝像裝置、電氣控制箱、制樣器，電腦五部份組成。
1、采用工業攝像機直接對物體攝像，并通過接口成像在計算機顯示屏上，安裝攝像機時，用套筒套進攝像鏡頭，減少外部光源的影響，在高溫時，物體變成發光體，可將軟件上方的圖像測量，并選中黑白自動反色，也可不轉換。可前后左右移動攝像頭位置，使圖像清晰的顯示出來。
2、加熱采用硅碳棒或硅鉬棒爐、高溫鉬絲為發熱元件的管式電阻爐，最高爐溫可達1400℃或1700℃。升溫速度可自動調節，爐膛試驗區溫度梯度±15℃。
3、影像部分：試樣成像在顯示屏上，試驗人員可清晰地看到爐內試樣隨溫度變化而產生的收縮、膨脹、鈍化及完全球化的投影圖像。
4、電氣部分：采用程序溫控儀進行控制，使其升溫度速度得到很好的保證，具體操作詳見其使用說明書。
配置：機械主體1臺，電控柜1臺，光源燈泡2個，制樣器1個，剛玉墊片3片，攝像支架1套，數據采集卡1個，通訊接口及軟件1套，CCD攝像頭，電源，鏡頭1套，視頻線1根，臺式電腦1臺。
